সেরা 6 স্টিম ফ্লোমিটার

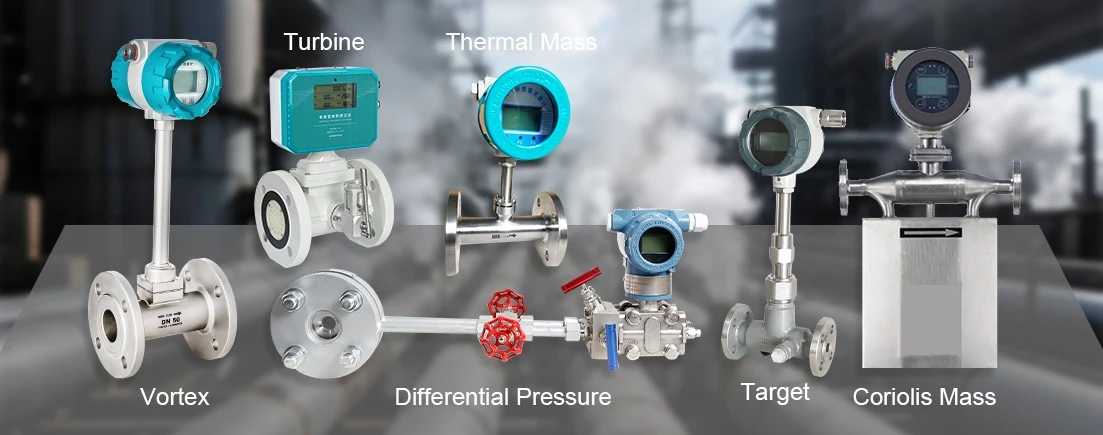

বিদ্যুৎ উৎপাদন, খাদ্য প্রক্রিয়াকরণ, রাসায়নিক উত্পাদন এবং জেলা গরম করার মতো শিল্পগুলিতে বাষ্প পরিমাপ সাধারণ। শক্তি ব্যবস্থাপনা, প্রক্রিয়া নিয়ন্ত্রণ, এবং খরচ অপ্টিমাইজেশানের জন্য সঠিক বাষ্প প্রবাহ পরিমাপ অপরিহার্য। যাইহোক, বাষ্প পরিমাপ করা সহজ নয়। বাষ্প প্রায়শই উচ্চ তাপমাত্রা, উচ্চ চাপ এবং বিভিন্ন ঘনত্বে কাজ করে, যার জন্য নির্ভরযোগ্য এবং শক্তিশালী প্রবাহ পরিমাপ প্রযুক্তি প্রয়োজন। আজ আমি ছয়টি সর্বাধিক ব্যবহৃত স্টিম ফ্লোমিটারের সাথে পরিচয় করিয়ে দেব যা আমাদের গ্রাহকরা অ্যাপ্লিকেশনগুলিতে পছন্দ করেন।

1. ঘূর্ণি ফ্লোমিটার

কাজের নীতি

ঘূর্ণি ফ্লোমিটারKármán ঘূর্ণি রাস্তার নীতির উপর ভিত্তি করে কাজ করুন। যখন বাষ্প ফ্লোমিটারের ভিতরে একটি ব্লাফ বডির উপর দিয়ে প্রবাহিত হয়, তখন ঘূর্ণিগুলি পর্যায়ক্রমে নিচের দিকে উত্পন্ন হয়। ঘূর্ণি শেডিংয়ের ফ্রিকোয়েন্সি প্রবাহের বেগের সমানুপাতিক, যা মিটারকে প্রবাহের হার গণনা করতে দেয়।

সুবিধা

• কোন চলন্ত অংশ, কম রক্ষণাবেক্ষণ ফলে
• স্যাচুরেটেড বাষ্প এবং সুপারহিটেড বাষ্পের জন্য উপযুক্ত
• ভাল নির্ভুলতা (সাধারণত প্রায় ±1%)
• পাইপ আকার এবং শিল্প অ্যাপ্লিকেশনের বিস্তৃত পরিসীমা

অসুবিধা

• আপস্ট্রিম এবং ডাউনস্ট্রিম যথেষ্ট সোজা পাইপ দৈর্ঘ্য প্রয়োজন
• খুব কম প্রবাহ হারের জন্য উপযুক্ত নয়

সেরা অ্যাপ্লিকেশন

• শিল্প বাষ্প বিতরণ লাইন
• বয়লার বাষ্প পর্যবেক্ষণ
• শক্তি ব্যবস্থাপনা সিস্টেম

ভার্টেক্স ফ্লোমিটারগুলিকে ব্যাপকভাবে বাষ্প প্রবাহ পরিমাপের সবচেয়ে জনপ্রিয় সমাধান হিসাবে বিবেচনা করা হয় কারণ তারা নির্ভুলতা, নির্ভরযোগ্যতা এবং খরচের মধ্যে একটি ভাল ভারসাম্য অফার করে।

2. ওরিফিস প্লেট ফ্লোমিটার

কাজের নীতি

একটি অরিফিস প্লেট ফ্লোমিটার ডিফারেনশিয়াল প্রেসার (DP) এর উপর ভিত্তি করে কাজ করে। যখন বাষ্প একটি সীমাবদ্ধতার মধ্য দিয়ে যায় (ওরিফিস প্লেট), তখন চাপ কমে যায়। প্রবাহের হার প্লেট জুড়ে পরিমাপ করা চাপের পার্থক্যের বর্গমূলের সমানুপাতিক।

সুবিধা

• সহজ এবং শক্তিশালী নকশা
• কম প্রাথমিক খরচ
• ব্যাপকভাবে প্রমিত

উচ্চ তাপমাত্রা এবং চাপ বাষ্প সিস্টেমের জন্য উপযুক্ত

অসুবিধা

• উচ্চ স্থায়ী চাপ ক্ষতি
• সীমিত টার্নডাউন অনুপাত
• ছিদ্রের প্রান্তগুলি সময়ের সাথে পরিধান বা ক্ষয় হতে পারে

সেরা অ্যাপ্লিকেশন

• বয়লার ঘর বাষ্প পরিমাপ
• বড় শিল্প বাষ্প পাইপলাইন
• স্থিতিশীল প্রবাহ শর্ত

ওরিফিস প্লেট মিটারগুলি সবচেয়ে ঐতিহ্যবাহী এবং খরচ{0}}কার্যকর বাষ্প প্রবাহ পরিমাপ প্রযুক্তিগুলির মধ্যে একটি।

3. ভেনটুরি ফ্লোমিটার

কাজের নীতি

ভেঞ্চুরি ফ্লোমিটারগুলিও ডিফারেনশিয়াল প্রেসার ফ্লোমিটারের অন্তর্গত। বাষ্প একটি অভিসারী অংশ, গলা এবং অপসারণ বিভাগের মধ্য দিয়ে প্রবাহিত হয়, যা খাঁড়ি এবং গলার মধ্যে চাপের পার্থক্য তৈরি করে যা প্রবাহের হারের সাথে সম্পর্কযুক্ত।

সুবিধা

• ছিদ্র প্লেট তুলনায় অনেক কম চাপ ক্ষতি
• উচ্চ নির্ভরযোগ্যতা এবং স্থায়িত্ব
• বড় পাইপলাইন জন্য উপযুক্ত

অসুবিধা

• বড় শারীরিক আকার
• ছিদ্র প্লেট তুলনায় উচ্চ ইনস্টলেশন খরচ
• সুনির্দিষ্ট ইনস্টলেশন প্রয়োজন

সেরা অ্যাপ্লিকেশন

• বড় বাষ্প পাইপলাইন
• পাওয়ার প্ল্যান্ট
• উচ্চ-চাপের স্টিম সিস্টেম

ভেঞ্চুরি মিটার আদর্শ যখন চাপের ক্ষতি কমাতে হবে, বিশেষ করে বড় বাষ্প ট্রান্সমিশন পাইপলাইনে।

4. টারবাইন ফ্লোমিটার

কাজের নীতি

একটি টারবাইন ফ্লোমিটারে একটি মাল্টি-ব্লেড রটার ফ্লো স্ট্রীমে ইনস্টল করা থাকে। যখন বাষ্প মিটারের মধ্য দিয়ে প্রবাহিত হয়, তখন এটি রটারকে ঘুরিয়ে দেয়। ঘূর্ণন গতি প্রবাহের বেগের সমানুপাতিক, এবং সেন্সরগুলি এই ঘূর্ণনকে বৈদ্যুতিক স্পন্দনে রূপান্তরিত করে যা প্রবাহের হারকে উপস্থাপন করে।

সুবিধা

উচ্চ নির্ভুলতা এবং পুনরাবৃত্তিযোগ্যতা

প্রবাহ পরিবর্তনের জন্য দ্রুত প্রতিক্রিয়া

অপেক্ষাকৃত পরিষ্কার বাষ্প সিস্টেমের জন্য উপযুক্ত

অসুবিধা

চলন্ত অংশ সময়ের সাথে পরিধান হতে পারে

ময়লা, আর্দ্রতা বা ভেজা বাষ্পের প্রতি সংবেদনশীল

রক্ষণাবেক্ষণ প্রয়োজন

সেরা অ্যাপ্লিকেশন

পরিষ্কার বাষ্প পরিমাপ

ছোট পাইপলাইনে শক্তি পর্যবেক্ষণ

টারবাইন ফ্লোমিটারগুলি উচ্চ নির্ভুলতার জন্য পরিচিত, তবে তাদের পরিষ্কার এবং স্থিতিশীল বাষ্প অবস্থার প্রয়োজন।

5. ভর ফ্লোমিটার

বাষ্প পরিমাপ জন্য, আমরা 2 ধরনের আছেভর ফ্লোমিটারউপলব্ধ, কোরিওলিস ভর এবং তাপ ভর।

কাজের নীতি

কোরিওলিস ফ্লোমিটারগুলি কোরিওলিস প্রভাব ব্যবহার করে সরাসরি ভর প্রবাহ পরিমাপ করে। বাষ্প স্পন্দিত টিউবের মধ্য দিয়ে যায়, যা চলমান ভরের কারণে কম্পনের একটি ফেজ পরিবর্তন ঘটায়। সেন্সর ভর প্রবাহ হার নির্ধারণ করতে এই স্থানান্তর পরিমাপ.

সুবিধা

• সরাসরি ভর প্রবাহ পরিমাপ
• অত্যন্ত উচ্চ নির্ভুলতা ±0.1% FS
• তাপমাত্রা, চাপ এবং ঘনত্বের পরিবর্তন থেকে স্বাধীন

অসুবিধা

• উচ্চ খরচ
• ভারী এবং জটিল ইনস্টলেশন
• সীমিত পাইপ আকার পরিসীমা

সেরা অ্যাপ্লিকেশন

উচ্চ-নির্ভুল বাষ্প পরিমাপ

হেফাজত স্থানান্তর এবং শক্তি অ্যাকাউন্টিং

কোরিওলিস ফ্লোমিটারগুলিকে সবচেয়ে নির্ভুল প্রযুক্তি হিসাবে বিবেচনা করা হয়, তবে এগুলি সাধারণত উচ্চ{0}}মূল্য বা সমালোচনামূলক প্রক্রিয়াগুলিতে ব্যবহৃত হয়।

তাপীয় ভর ফ্লোমিটার

কাজের নীতি

তাপীয় ভর ফ্লোমিটার তাপ স্থানান্তরের উপর ভিত্তি করে প্রবাহ পরিমাপ করে। একটি উত্তপ্ত সেন্সর প্রবাহ প্রবাহে স্থাপন করা হয়, এবং মিটার প্রবাহের হার গণনা করে প্রবাহিত গ্যাস বা বাষ্প দ্বারা কত তাপ বহন করা হয় তা পরিমাপ করে।

সুবিধা

• সরাসরি ভর প্রবাহ পরিমাপ
• চলন্ত অংশ নেই
• কম প্রবাহ হার জন্য ভাল সংবেদনশীলতা

অসুবিধা

• ভেজা বাষ্প পরিমাপের সঠিকতা প্রভাবিত করতে পারে
• সেরা অ্যাপ্লিকেশন
• শুকনো বাষ্প পরিমাপ
• বাষ্প সিস্টেমে গ্যাস প্রবাহ পর্যবেক্ষণ

থার্মাল ভর ফ্লোমিটারগুলি মূলত গ্যাস প্রবাহ পরিমাপের জন্য ব্যবহৃত হয়, তবে নির্দিষ্ট পরিস্থিতিতে তারা শুষ্ক বাষ্প প্রবাহও পরিমাপ করতে পারে।

6. টার্গেট ফ্লোমিটার

কাজের নীতি

A লক্ষ্য ফ্লোমিটারসরাসরি প্রবাহ প্রবাহে একটি ডিস্ক (লক্ষ্য) রাখে। প্রবাহিত বাষ্প দ্বারা প্রয়োগ করা শক্তি লক্ষ্যকে বিচ্যুত করে এবং এই বলটি প্রবাহের হার নির্ধারণের জন্য পরিমাপ করা হয়।

সুবিধা

রুক্ষ কাঠামো

নোংরা বা ভেজা বাষ্পের সাথে ভাল কাজ করে

কম প্রবাহ অবস্থার জন্য উপযুক্ত

অসুবিধা

লক্ষ্য উপাদান সময়ের সাথে পরিধান হতে পারে

সেরা অ্যাপ্লিকেশন

• কঠোর শিল্প পরিবেশ
• ভেজা বাষ্প পরিমাপ
• কম প্রবাহ বাষ্প সিস্টেম

কীভাবে সঠিক বাষ্প ফ্লোমিটার চয়ন করবেন

একটি বাষ্প ফ্লোমিটার নির্বাচন করার সময়, বেশ কয়েকটি কারণ বিবেচনা করা উচিত:

1. বাষ্পের ধরন

• স্যাচুরেটেড বাষ্প
• সুপারহিটেড বাষ্প
• ভেজা বাষ্প

2. প্রয়োজনীয় নির্ভুলতা

উদাহরণস্বরূপ, উচ্চ নির্ভুলতার জন্য → কোরিওলিস

সাধারণ শিল্প পরিমাপের জন্য → ঘূর্ণি

3. পাইপের আকার

বড় পাইপলাইন → Venturi বা orifice

মাঝারি পাইপলাইন → ঘূর্ণি

ছোট পাইপলাইন → টারবাইন বা কোরিওলিস

4. ইনস্টলেশন শর্তাবলী

উদাহরণস্বরূপ, সীমিত স্থানের জন্য → টার্গেট ফ্লোমিটার

5. বাজেট

কম খরচে → ওরিফিস প্লেট

সুষম খরচ/কর্মক্ষমতা → ঘূর্ণি

উচ্চ নির্ভুলতা → কোরিওলিস

উপসংহার

বিভিন্ন বাষ্প ফ্লোমিটার অ্যাপ্লিকেশনের উপর নির্ভর করে অনন্য সুবিধা প্রদান করে। সঠিক প্রযুক্তি নির্বাচন করার জন্য বাষ্পের অবস্থা, নির্ভুলতার প্রয়োজনীয়তা, ইনস্টলেশনের সীমাবদ্ধতা এবং বাজেট মূল্যায়ন করা প্রয়োজন।
